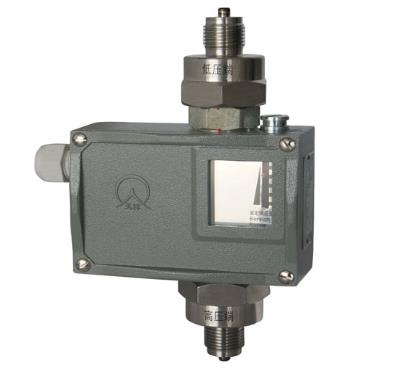

數顯差壓控制器接線方法

一、數顯差壓控制器特點

1、具有上下限數字顯示，可實時觀察上下限控制點

2、進口傳感器，堅久耐用

3、上下限設置操作方便，直觀明了

4、五限制/四線制/正向/反向，均可選型

二、數顯差壓控制器技術參數

1、測量范圍：-0.1～0～60MPa(具體見標牌)

2、準確度等級：0.5%/FS

3、顯示方式：4位動態數字顯示（帶上下限顯示）

4、供電電源：外供電DC 9～24V （均可）

5、介質溫度：-20～80 ℃

6、工作環境溫度：-10～60℃；

7、工作環境濕度：≤80%RH；

三、數顯差壓控制器接線

+24V  IN  ----  DC24V電源輸入正極

-24V  IN  ----  DC24V電源輸入負極

1-NC --- 常閉（下限L）

COM --- 公共端

2-NO --- 常開（上限H）

四、數顯差壓控制器安裝要求

1、該儀表為精密儀表，應選擇在空氣流通，便于觀察，易于維護操作、無腐蝕性的地方。

2、該系列儀表需配合中間繼電器使用，使用時注意差壓量程的匹配。

3、安裝和拆卸時，應將工具位于差壓表接頭六角處，嚴禁用手擰動表頭。
