各類溫度控制器(溫控器)的工作原理

       根據工作環境的溫度變化，在開關內部發生物理形變，從而產生某些特殊效應，產生導通或者斷開動作的一系列自動控制元件，叫做溫度開關，如KSD301溫度開關，也叫溫度開關或溫度控制器，簡稱溫控器。

　　或通過溫度傳感器將溫度傳到溫度控制器，溫度控制器發出開關命令，從而控制設備的運行以達到理想的溫度及節能效果。

　　以空調而言，溫度控制器是對空調房間的溫度進行控制的電開關設備。溫度控制器所控制的空調房間內的溫度范圍一般在18℃～28℃。窗式空調常用的溫度控制器是以壓力作用原理來推動觸點的通與斷。其結構由波紋管、感溫包（測試管）、偏心輪、微動開關等組成一個密封的感應系統和一個轉送信號動力的系統。

　　控制方法一般分為兩種；一種是由被冷卻對象的溫度變化來進行控制，多采用蒸氣壓力式溫度控制器，另一種由被冷卻對象的溫差變化來進行控制，多采用電子式溫度控制器。溫控器分為：

　　機械式分為：蒸氣壓力式溫控器、液體膨脹式溫控器、氣體吸附式溫控器、金屬膨脹式溫控器。

　　其中蒸氣壓力式溫控器又分為：充氣型、液氣混合型和充液型。家用空調機械式都以這類溫控器為主。

　　電子式分為：電阻式溫控器和熱電偶式溫控器。

　　電路系統的作用：

　　空調機電路系統的作用是控制空調正常和多功能的運行，保護壓縮機和風扇電機正常運行。電路系統的組成部件主要有：溫度控制器、熱保護器、主控開關、運轉電容器，風扇電動機的運轉電容器等被固定在控制盒內。左圖為單冷式空調機的電氣線路圖。溫度控制器的作用只是控制壓縮機的啟動和停止。

　　工作原理

　　蒸氣壓力式

　　波紋管的動作作用于彈簧，彈簧的彈力是由控制板上的旋鈕所控制的，毛細管放在空調機的室內吸入空氣的風口處，對室內循環回風的溫度起反應。當室溫上升至調定的溫度時，毛細管和波紋管中的感溫劑氣體膨脹，使波紋管伸長并克服彈簧的彈力把開關觸點接通，此時壓縮機運轉，系統制冷，直到室溫又降至設定的溫度時，感溫包氣體收縮，波紋管收縮與彈簧一起動作，將開關置于斷開位置，使壓縮機的電動機電路切斷。以此反復動作，從而達到控制房間溫度的目的。

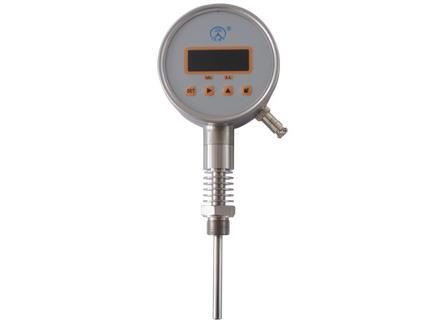

　　電子式溫度控制器

　　電子式溫度控制器（電阻式）是采用電阻感溫的方法來測量的，一般采用白金絲、銅絲、鎢絲以及半導體（熱敏電阻等）為測溫電阻，這些電阻各有其優確點。家用空調的傳感器大都是以熱敏電阻式。

　　熱敏電阻式溫控器是根據惠斯登電橋原理制成的，（左圖）是惠斯登電橋。在BD兩端接上電源E，根據基爾霍夫定律，當電橋的電阻R1×R4=R2×R3時，A與C兩點的電位相等，輸出端A與C之間沒有電流流過，熱敏電阻的阻抗R1的大小隨周圍溫度的上升或下

降而改變，使平衡受到破壞，AC之間有輸出電流。因此，在構成溫控器時，可以很容易地通過選擇適當?shù)臒崦綦娮鑱砀淖儨囟日{(diào)節范圍和工作溫度

　　金屬膨脹式溫控器：

　　根據物體熱脹冷縮原理。熱脹冷縮是物體的共性，但不同物體其熱脹冷縮的程度不一樣。雙金片的兩面是不同物質的導體，在變化的溫度下由于漲縮程度不一樣而使雙金片彎曲，碰到設定的觸點或開關，使設定的電路（保護）開始工作。
